Тема: Робота з прикладними програмами виробничого характеру.
Мета: Удосконалити практичні навики при роботі з прикладними програмами, застосувати отриманні знання для розв’язування задач з інших дисциплін.
Матеріали та обладнання: ПК, операційна система Windows, прикладні програми.
Література
Зміст та послідовність виконання.
Завдання 1. Розв’язати задачу використовуючи програму MathCAD, малюнок виконати в програмі AutoCAD.

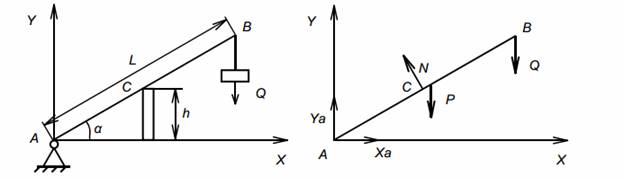

Задача 1. Однорідна гладка балка АВ силою ваги Р = 2 кН, закріплена в точці А за допомогою шарніра, спирається в точці С на стінку; у точці В підвішений вантаж Q = 1 кН (рис.1.1). Визначити опорні реакції в точках А і С, якщо балка становить із обрієм кут α = 30°, h = 1 м, L = 3 м. Силова схема з реакціями зв’язків на рис. 1.2).
Рис. 1.1. Рис. 1.2.
q Послідовність виконання.
1. У програмі AutoCAD створити файл під назвою Схема і накреслити дві схеми.
2. Скопіювати створені рисунки у буфер обміну.
3. Відкрити файл програми MathCAD, вставити рисунки з буфера обміну.

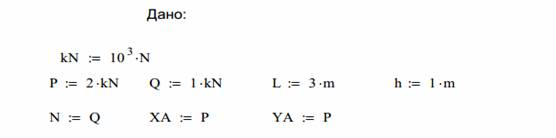

4. Задати початкові дані:

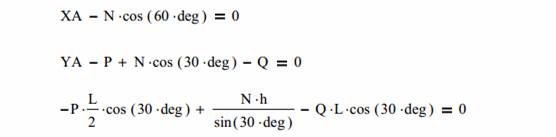

5. Записати систему рівнянь:
6. За допомогою блоку функцій Given – Find розв’язати систему рівнянь. Знайти корені
ХА =
YA =
N =
7. Зберегти файл під назвою Лаб-22.
Завдання 2.

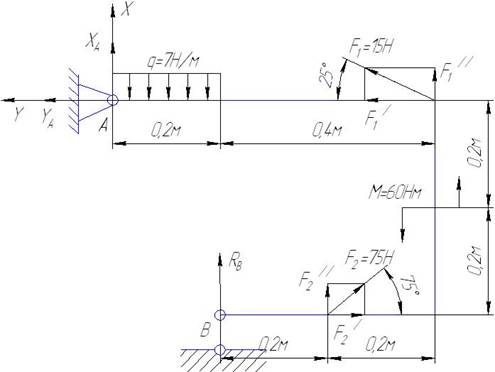

Задача 2. Дано: F1=15Н; F2 = 75Н; α = 25°; β = 40°; М = 60Нм; q = 7H/м; а = 0,2м. Визначити реакції опор.
1. Розглянемо рівновагу пластини. Проведемо координатні осі х, у, і зобразимо діючі на пластину сили.
2.
Для плоскої
системи сил складемо три рівняння рівноваги. Скористаємось теоремою Варіньона:
(Н)
(Н)
(Н)
Перевірка:
Відповідь:
кНм,
кН,
кН.
Контрольні питання
1. Які є способи розв’язання системи рівнянь в MathCAD?
2. Який оператор рівності використовується в MathCAD при записі системи рівнянь?
3. Що записується в дужках функції Find?
4. Як виставити розміри креслення в програмі AutoCAD?
5. Як вставити рисунок з програми AutoCAD в програму MathCAD?
